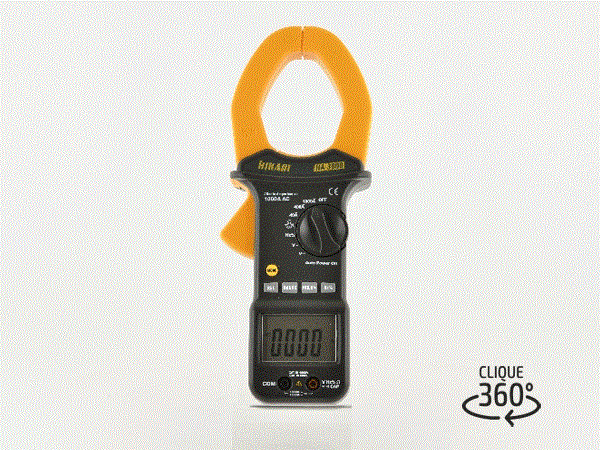

Alicate Amperímetro Digital

Modelo: HA-3800

Cód. UCB: 21N063

Instrumento digital portátil com mudança de faixa automático, de acordo com a categoria IV 600V de segurança, LCD de 3¾ dígitos com iluminação, congelamento de leitura, modo relativo e desligamento automático.
Realiza medidas de tensão DC e AC, corrente AC, resistência, capacitância, freqüência, duty cycle e testes de diodo e continuidade.

Onde Comprar
  • Display: LCD 3 ¾ 4000 Contagens
  • Taxa de Atualização: 2 Vezes /s Nominal
  • Indicação de Polaridade: Automática
  • Indicação de Sobrefaixa: "OL" ou "-OL" é Mostrado
  • Indicação de Bateria Fraca
  • Mudança de Faixa: Automática
  • Auto Power Off: Aprox. 30 Minutos
  • Função Máximo/Mínimo
  • Data Hold
  • Modo Relativo
  • Abertura da Garra: 55mm
  • Diâmetro Máximo do Condutor: 55mm
  • Temperatura de Operação: -10ºC a 50ºC
  • Umidade Relativa: Umidade Relativa máx. de 80% para Temperatura até 31ºC Decaindo Linearmente para 50% de Umidade Relativa à 40ºC
  • Altitude: Operação abaixo de 3000m
  • Temperatura de Armazenamento: -30°C a 60°C, RH < 80% (Sem Bateria)
  • Grau de Poluição: 2
  • Segurança: IEC 61010-1 Categoria Instalação IV - 600V AC & DC
  • Alimentação: Uma Bateria de 9V
  • Dimensões: 270(A) x 107(L) x 50(P)mm
  • Peso: Aprox. 554g (Incluindo Bateria)

TENSÃO AC

  • Faixas: 400mV, 4V, 40V, 400V e 1000V
  • Precisão: 400mV ± (1,8%+5D); 4V ~ 1000V ± (1,0%+4D)
  • Impedância de Entrada: 10 MOhms
  • Frequência: 50 ~ 400Hz
  • Proteção de Sobrecarga: 1000V DC / AC RMS

CORRENTE AC

  • Faixa: 40A, 400A e 1000A
  • Precisão: 40A ± (2,5%+10D); 400A ± (2,5%+5D); 1000A ± (3,0%+4D)
  • Proteção de Sobrecarga: 1000A DC / AC RMS

TENSÃO DC

  • Faixas: 4V, 40V, 400V e 1000V
  • Precisão: ± (0,5%+3D)
  • Impedância de Entrada: 10 MOhms
  • Proteção de Sobrecarga: 1000V DC / AC RMS

RESISTÊNCIA

  • Faixas: 400, 4k, 40k, 400k, 4M, 40Mohms.
  • Precisão: 400Ω ± (1,0%+4D); 4k ~ 400kΩ ± (1,0%+2D); 4MΩ ± (1,5%+3D); 40MΩ ± (2,0%+3D)
  • Tensão de Circuito Aberto: 1,5V (aprox.)
  • Proteção de Sobrecarga: 250V DC / AC RMS

CAPACITÂNCIA

  • Faixas: 40n, 400n, 4µ, 40µ e 100µ.
  • Precisão: 40nF ± (5%+100D), 400nF ± (3%+5D), 4µF ~ 40µF ± (3,5%+5D), 100µF ± (5%+5D),
  • Resolução: 0,01nF, 0,1nF, 0,001µF, 0,001µ, 0,001µF

FREQUÊNCIA

  • Faixas: 5Hz, 50Hz, 500Hz, 5kHz, 50kHz, 500kHz, 5MHz e 10MHz
  • Precisão: 5Hz ± (1,5%+5D); 50Hz ~ 500kHz ± (1,2%+2D); 5MHz ~ 10MHz ± (1,5%+10D)
  • Sensibilidade de Entrada: 10V RMS

DUTY CYCLE

  • Faixas: 0,5 ~ 99,0%.
  • Precisão: ± (1,2%+2D)
  • Largura do Pulso: 100µs a 100ms

DIODO

  • Faixa: Diodo
  • Descrição: Display Mostra a Queda de Tensão Aproximada do Diodo
  • Condição de Teste: Corrente Direta Aproximada de 0,3mA DC, Tensão Reversa Aproximada de 1,5V DC (Típica)
  • Proteção Sobrecarga: 1000V DC / AC RMS

CONTINUIDADE

  • Faixa: Buzina
  • Descrição: A Buzina Toca se a Resistência for Menor que Aprox. 100 Ohms
  • Resolução: 0,1 Ohms
  • Tensão de Circuito Aberto: 3V (Aprox.)
  • Proteção de Sobrecarga: 1000V DC / AC RMS

*Fotos meramente ilustrativas. Especificações sujeitas a alterações sem aviso prévio.

Pontas de Prova

Sensor Termopar

Manual de Instruções

Estojo para Transporte

Bateria 9V

  • 21N063-MANUAL-ALICATE AMPERIMETRO-HA-3800
